在数据中心、工业控制、机器人及车载电子等应用中，12V、24V供电系统对电源转换效率、输出电流及功率密度提出了更高要求。如何在有限的PCB空间内实现大电流输出，同时兼顾散热与电磁兼容性能，这也是电源设计中的重要课题。
充电头网了解到，元芯半导体推出20A大电流集成FET同步降压转换器YX20302。
该芯片覆盖5V、12V、24V、28V等主流供电系统，支持4-30V宽输入电压，具备20A持续输出能力，最高转换效率可达98%，并支持50kHz-2MHz超宽范围开关频率调节，可应用于服务器、工业控制、车载电子等多种大电流供电场景。
YX20302内部集成低导通电阻功率MOSFET，无需额外配置外部功率开关管，有助于减少外围元器件数量，简化PCB布局，提升电源功率密度。
此外，YX20302支持4-30V宽输入电压，耐压达30V，可适配5V、12V、24V及28V等不同电压等级的供电系统。 芯片输出电压标称可调范围为2-30V，实际输出需满足降压工作条件，具备20A持续输出能力，最高转换效率可达98%，可有效降低功率损耗及器件发热。
50kHz-2MHz超宽开关频率调节范围是YX20302的另一项核心优势。 低频工作有助于降低开关损耗，高频工作则可缩小外围电感及滤波元件尺寸。
同时，芯片支持频率扩频（FSS）与外部时钟同步功能，有助于改善EMI表现，兼顾转换效率与电磁兼容要求。
得益于集成式MOSFET设计，电路无需额外配置分立功率开关管，配合宽范围开关频率调节，可优化外围元件选型与PCB布局。
在控制功能方面，YX20302支持恒压（CV）与恒流（CC）调节，具备可编程输出电流限制及ISMON负载电流监测功能。同时支持外部环路补偿、可编程软启动，可根据不同负载需求调整控制参数，降低启动冲击电流。
此外，芯片还提供SYNCI/SYNCO时钟同步接口，支持多芯片并联扩流，并集成精度为±1%的1.8V基准电压源、欠压锁定及多路电流检测保护功能，进一步提升电源系统的设计灵活性与运行可靠性。

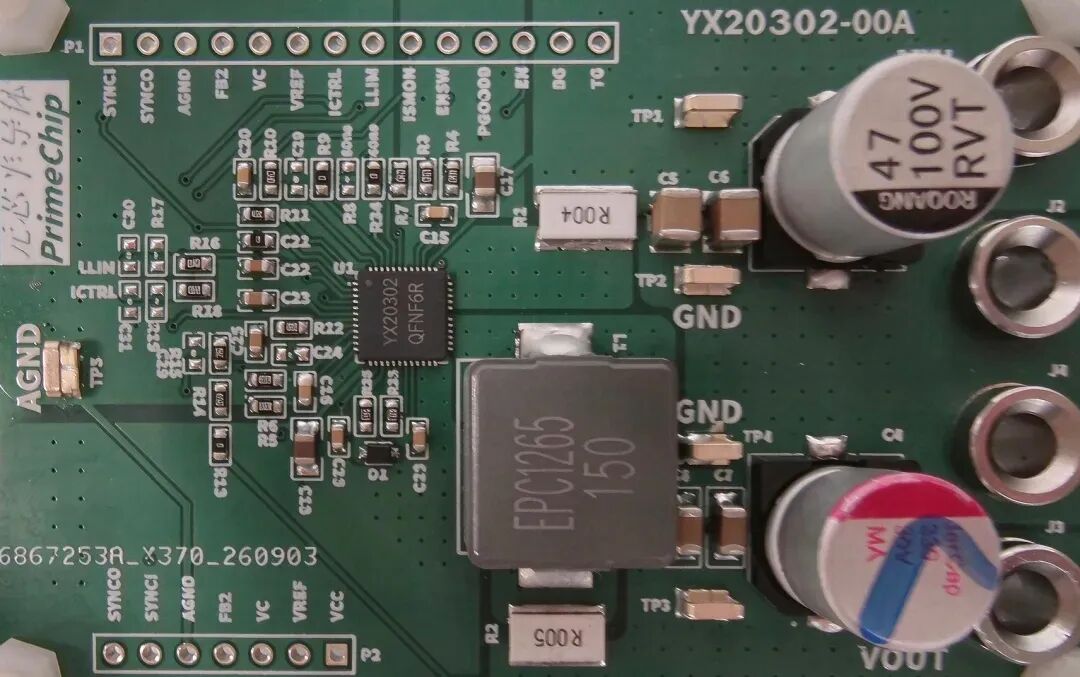

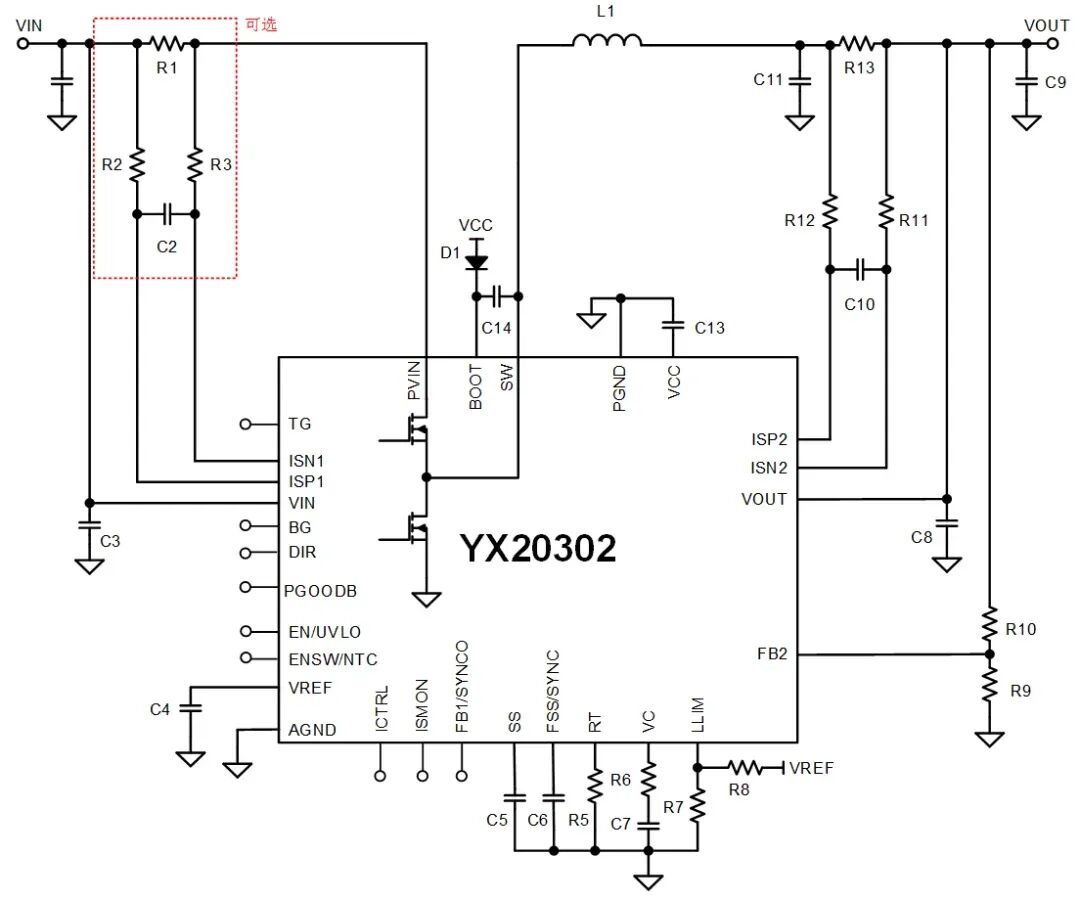

芯片内部集成同步降压功率MOSFET，配合外部功率电感、滤波电容及反馈网络即可构成降压转换电路，同时提供电流监测、软启动、频率调节及同步控制等功能，有效简化外围电路设计。
元芯半导体YX20302将功率MOSFET集成于芯片内部，在实现20A大电流输出的同时，减少了外围功率器件，有助于简化电路设计、提升功率密度。配合4-30V宽输入电压及50kHz-2MHz可调开关频率，能够根据不同供电需求灵活调整工作参数，兼顾转换效率、散热及电磁兼容性能。
在实际应用中，YX20302不仅适用于服务器主板、AI加速卡及通信设备的大电流供电，也可用于工业机器人、PLC、车载电子及户外储能等领域。
对于空间有限、功率密度要求较高的电源系统，这种集成式设计能够减少外围元件数量，降低电路布局难度，为大电流供电方案提供更加简洁的实现方式。
