在CPO（共封装光学）这条技术路线上，英伟达显然还不满足于现有方案。在SEMICON West 2026上，英伟达展示了两项面向下一代AI系统互连的光互连研究成果：一项是将光引擎从传统封装基板移至硅中介层上的Optics-on-Interposer（OOI），另一项则是采用密集波分复用（DWDM）技术，实现单根光纤256Gb/s的数据传输。
这两项技术分别瞄准光互连链路的不同环节。OOI希望进一步缩短芯片与光引擎之间的电信号传输距离，而DWDM则试图在不增加光纤数量的情况下，提高单根光纤的传输容量。
从技术方向来看，英伟达正在尝试把光互连做得更靠近计算芯片，同时进一步提高光纤侧的带宽密度。这也勾勒出其下一代CPO技术可能的发展方向。
需要说明的是，目前OOI和DWDM仍处于研究阶段，英伟达尚未公布具体产品导入计划及商业化时间表。
光引擎，从封装基板走向硅中介层
先来看OOI。
传统CPO的核心思路，是将光引擎与交换芯片等计算芯片放在同一个封装内，以缩短电信号在芯片与光引擎之间的传输距离，降低高速电互连带来的功耗和信号完整性压力。
不过，即便采用CPO，光引擎与计算芯片之间仍然存在进一步缩短距离的空间。
以英伟达现有的CPO方案为例，光引擎安装在封装基板上。计算芯片产生的电信号，需要经过硅中介层，再通过有机封装基板传输到光引擎，完成电光转换。
OOI改变的正是这段传输路径。

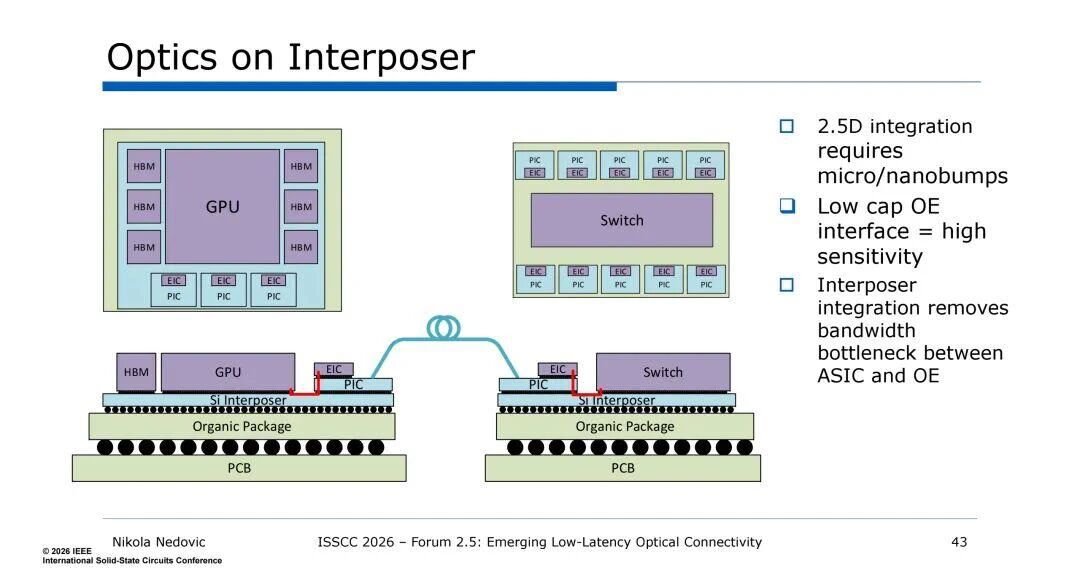

英伟达提出将光引擎直接放置在硅中介层上，与计算芯片处于同一中介层之中。这样一来，计算芯片与光引擎之间便可以通过中介层上的高密度布线直接连接，不再需要经过有机封装基板。
这一变化看起来只是光引擎安装位置的调整，实际上涉及整个封装内部互连架构的变化。
硅中介层能够提供比有机基板更高密度的布线能力。光引擎直接放置在中介层上，不仅可以缩短电信号传输路径，还能够利用中介层的高密度互连特性，实现更多并行电连接。
这背后还有一个值得关注的技术思路：与其不断提高单条电信号通道的传输速率，不如通过增加并行通道数量来满足带宽需求。
英伟达此前发表的研究论文《Beyond CPO》，就讨论过这一方向。其核心思路是利用中介层的高密度布线能力，通过更多相对低速的并行电连接，提高芯片与光引擎之间的总带宽。
这与当前AI芯片不断增加互连带宽的需求相吻合。
随着GPU集群规模扩大，芯片之间需要交换的数据量持续增加，传统电互连面临功耗、距离和信号完整性等方面的压力。将光引擎进一步靠近计算芯片，是继续提升互连密度的一种路径。
当然，OOI并不意味着整个封装不再需要有机基板。改变的是计算芯片到光引擎之间的信号传输路径，而不是彻底取消有机基板在供电、机械支撑等方面的作用。
单根光纤256Gb/s，DWDM进一步提高带宽密度
如果说OOI解决的是芯片到光引擎之间的电互连问题，那么英伟达展示的另一项技术DWDM，则瞄准光纤传输环节。
这次展示中，英伟达通过8个不同波长的光信号，在单根光纤上实现了256Gb/s的数据传输。
具体来看，每个波长对应一条32Gb/s的数据通道，8个波长同时传输，最终实现：
8 × 32Gb/s = 256Gb/s。

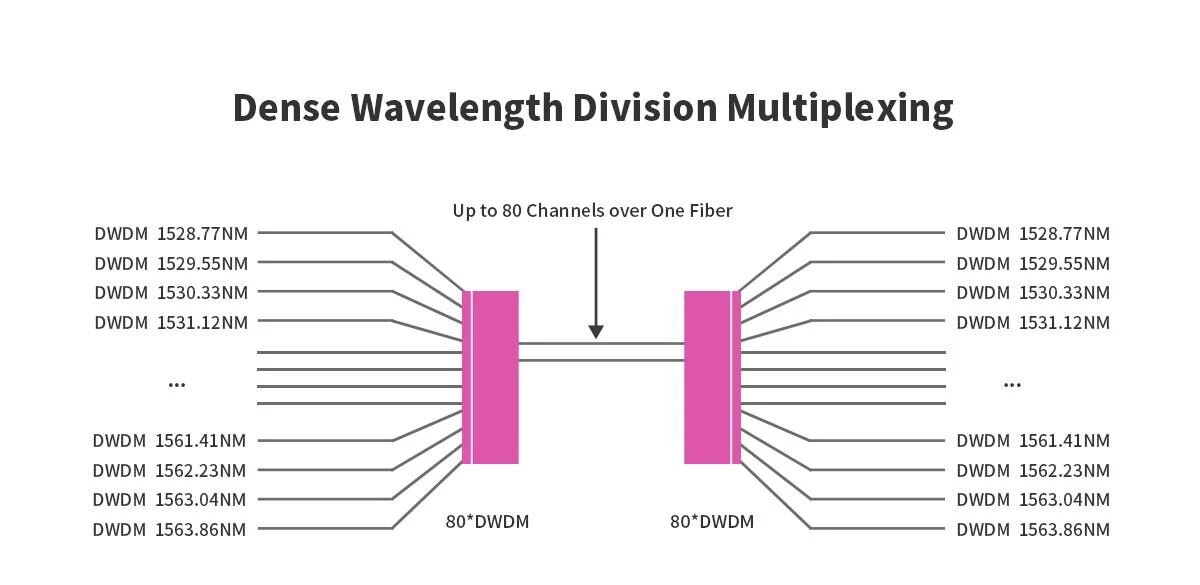

DWDM，即密集波分复用，基本原理并不复杂：不同波长的光信号可以同时在同一根光纤中传输，接收端再通过相应的光学器件将不同波长的信号分离出来。
过去一根光纤可能只承载一路数据，现在则可以同时承载多路数据。这样就能在不增加光纤数量的情况下，提高单根光纤的传输容量。
这项技术还有一个值得关注的地方：英伟达并没有简单地将单条通道的速率推得更高，而是通过多个波长并行传输，实现总带宽提升。
英伟达研究人员在2026年3月OFC会议上公布过相关研究成果，论文题为《A 256 Gb/s DWDM Optical I/O in a 3D-stacked EIC/PIC Silicon Photonics Platform》。
该研究采用3D堆叠的电子集成电路（EIC）和光子集成电路（PIC）平台，其中EIC采用7nm工艺，PIC采用65nm工艺。其采用8+1通道结构，8个数据通道各自实现32Gb/s传输，另外一个通道专门用于时钟传输，因此数据带宽合计为256Gb/s。
需要注意的是，时钟通道不计入256Gb/s的数据带宽。此外，OFC展示的实验平台与此次SEMICON West公布的OOI原型是否采用完全相同的电路配置，目前也没有得到确认。
从技术分工来看，DWDM和OOI并不是相互替代的关系。前者提高光纤侧的传输容量，后者提高计算芯片与光引擎之间的电连接密度。两者如果能够结合，理论上可以进一步提高整个光互连链路的带宽能力。
下一代CPO，难点不只是带宽
把光引擎放得更靠近计算芯片，同时利用DWDM提高光纤传输容量，技术方向很明确。但从实验室成果走向实际产品，中间还有不少问题需要解决。
首先是散热。OOI将光引擎放置在计算芯片所在的硅中介层上，虽然缩短了电互连距离，但也意味着光引擎距离GPU等高功耗芯片更近。计算芯片产生的热量可能影响周围光学器件的工作稳定性，尤其是光器件对温度变化较为敏感，如何进行热管理将成为设计中的重要问题。
事实上，英伟达2023年发表的相关研究已经涉及温度控制环路的验证。此次SEMICON West的技术介绍，也将热管理列为需要重点解决的问题。
其次是封装和制造。光引擎从封装基板转移到硅中介层，意味着封装内部的互连、器件布局和制造流程都需要重新考虑。光学器件与计算芯片之间的高密度集成，对制造精度、组装良率以及光纤连接提出了更高要求。
还有一个容易被忽视的问题，是后期维护。
英伟达现有的CPO产品已经考虑到这一点。例如，在Spectrum-X Ethernet Photonics等方案中，激光光源采用外置设计，并放置在独立的温控环境中。这样既有助于控制温度对激光器的影响，也能够在光源出现问题时进行更换，而不必直接更换整个交换机。
与此同时，英伟达现有方案还采用可拆卸光纤连接器，以改善组装良率和制造自动化。
但在OOI架构中，光引擎进一步靠近计算芯片，集成度更高，也意味着器件出现故障后的维修和更换可能更加复杂。如何在高密度集成与可维护性之间取得平衡，是未来产品化必须面对的问题。
值得注意的是，英伟达并不是刚刚开始布局CPO。
今年5月，英伟达宣布Spectrum-X Ethernet Photonics交换机进入全面量产阶段，说明其CPO技术已经开始从研发走向实际产品。现有产品的供应链涉及台积电的硅光子制造、日月光的封装测试，以及外置激光光源、光纤和相关组件供应商。
而此次OOI展示，则是在现有CPO基础上进一步推进光电集成。
从英伟达此前的研究论文，到2026年3月OFC公布256Gb/s DWDM实验成果，再到10月SEMICON West展示OOI原型，可以看到其研究方向正在逐渐清晰：一方面，通过硅中介层提高芯片与光引擎之间的互连密度；另一方面，通过DWDM提高光纤侧的传输容量。
当然，这并不意味着OOI马上就会成为英伟达下一代GPU或交换机的标配。目前两项技术仍处于研究阶段，英伟达没有公布产品型号、量产时间，也没有披露OOI的实际功耗改善幅度和带宽密度数据。
但有一点已经比较明确：随着AI集群对互连带宽的要求不断提高，CPO的演进不会止步于将光引擎放进封装。如何进一步缩短电互连路径、提高光互连密度，并解决热管理和制造问题，将决定下一代CPO能够走多远。
对于英伟达而言，OOI或许正是其继续推进这一方向的一次重要尝试。
